          橫向穩定性測試系統




                    橫向穩定性測試系統






          •
                概述


            •

          •
                技術指標


            •

          •
                系統配置


            •

          •
                測試軟件


            •

          •
                應用場景

            •






         　　為了進一步提高道路車輛重型商用汽車列車和鉸接客車的橫向穩定性與運行安全，有效遏制和減少因車輛本身安全性能不足導致的道路運輸安全事故。我公司專門開發了一套橫向穩定性測試系統，該系統具有強大的數據采集與分析功能，數據自動分類管理，設備安裝簡便，軟硬件操作人性化，支持快速生成試驗報告，該系統是營運貨車安全測試的理想產品。

　　試驗項目

　　●GB/T6323-2014規定的操縱穩定性7項試驗

　　●JTT1178.1-2018指定的穩態圓周試驗、穩態回轉試驗和蛇形試驗

　　●JTT1178.2-2018指定的穩態圓周、穩態回轉、蛇形、最大擺幅和后部放大系數測試

　　測量參數

　　●車速

　　●側傾角

　　●牽引車輛不足轉向度

　　●牽引貨車（單車狀態）、牽引車輛（列車狀態）平均橫擺角速度峰值

　　●牽引貨車（單車狀態）、牽引車輛（列車狀態）質心處的側向加速度

　　●掛車后軸中心相對于牽引車輛前軸中心的最大擺動幅度

　　●側向加速度后部放大系數

　　主要特點

　　★橫向穩定性測試系統強大的數據采集和分析功能

　　★配GPS測速模塊，自動記錄工況車速

　　★數據自動分類管理

　　★快速生成試驗報告

　　★橫向穩定性測試系統顯示參數和曲線可靈活設置



	　　★液晶屏幕支持觸控操作

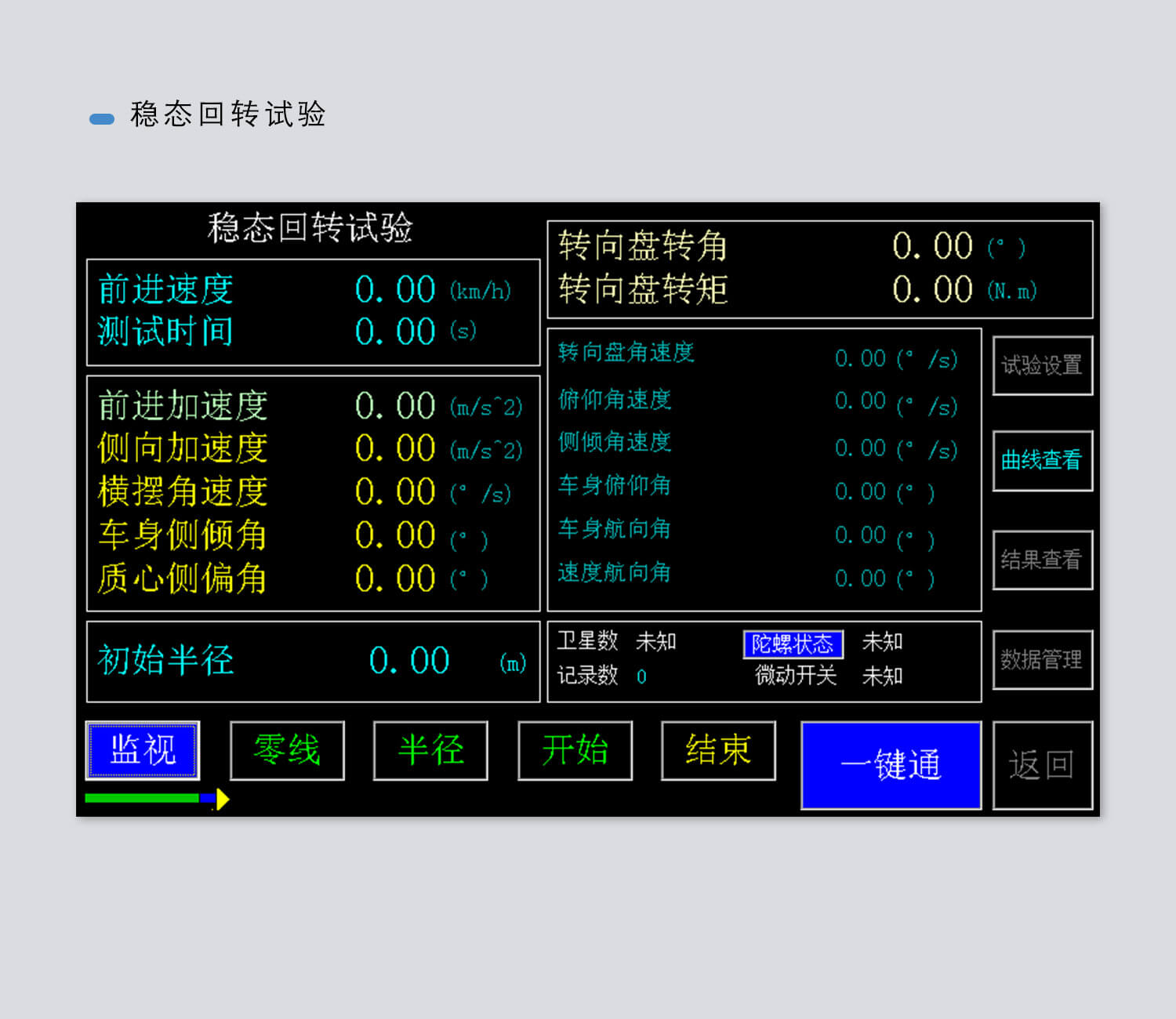

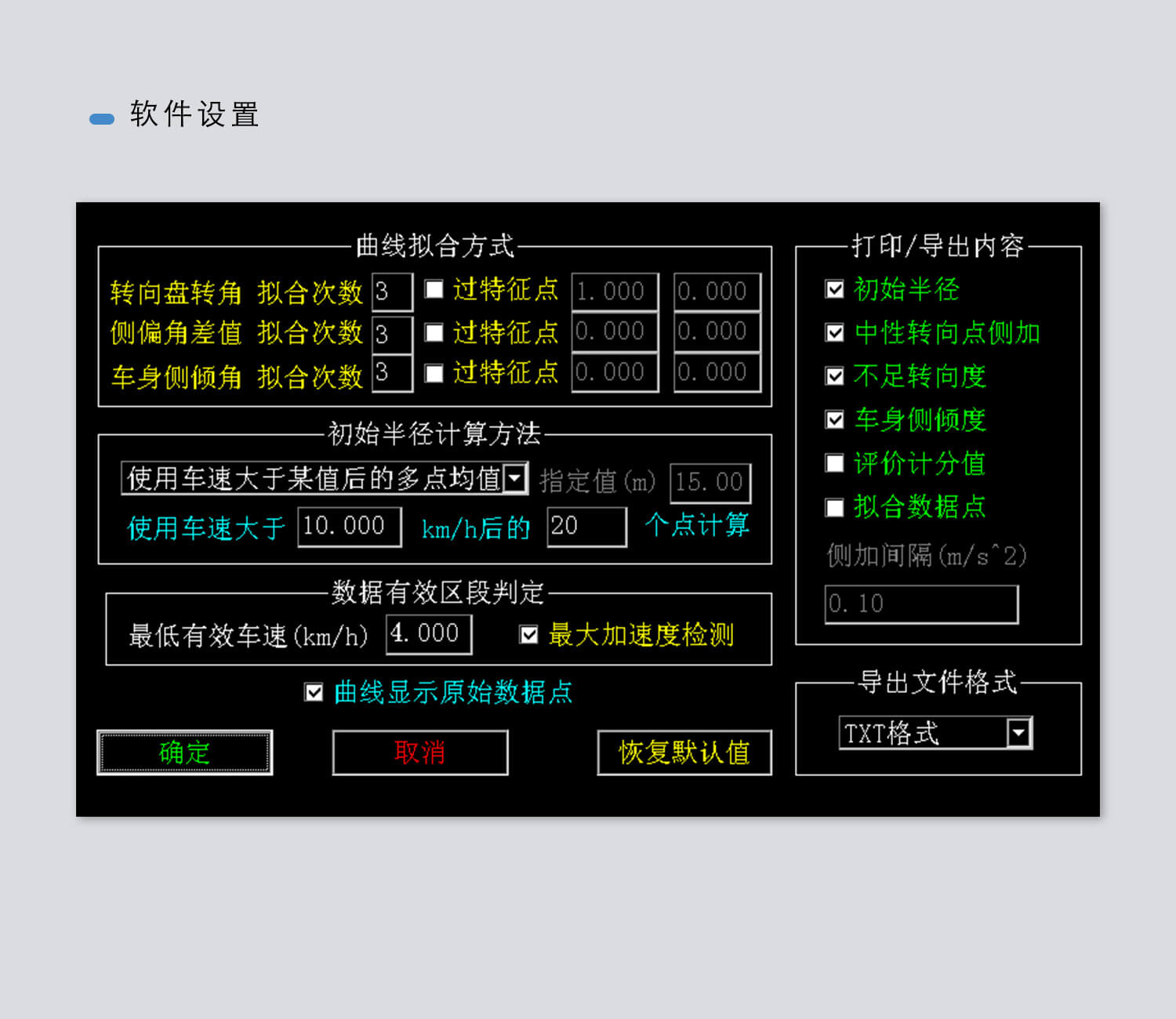

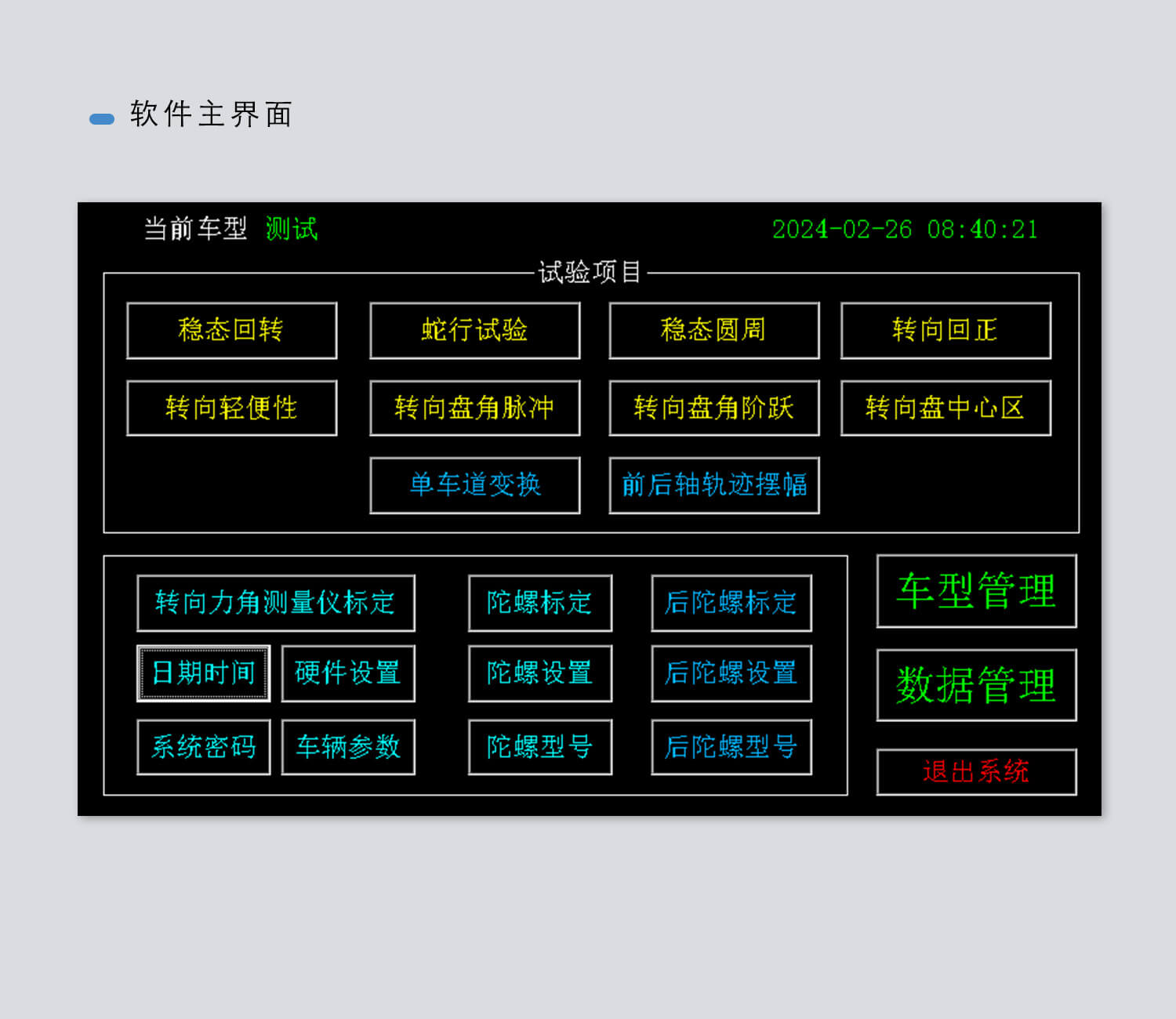

	　　橫向穩定性測試系統軟件功能

　　●原始數據數字顯示功能

　　●原始數據數據曲線顯示功能

　　●原始數據數據記錄與導出功能

　　●后部放大系數計算

　　●前后軸軌跡擺幅計算


















	橫向穩定性測試系統技術指標參數








			側傾角


			和選擇的電子陀螺儀品牌有關，詳見相關傳感器






			側向加速度


			和選擇的電子陀螺儀品牌有關，詳見相關傳感器






			轉向盤轉矩量程


			量程：±20Nm、±50Nm、±100Nm、±150Nm、±200Nm、250Nm（可定制）






			轉向盤轉角量程


			無限制（數字輸出）；±1500°（電壓輸出）






			轉向盤轉矩精度


			0.01Nm






			轉向盤轉角精度


			0.1°




















          •

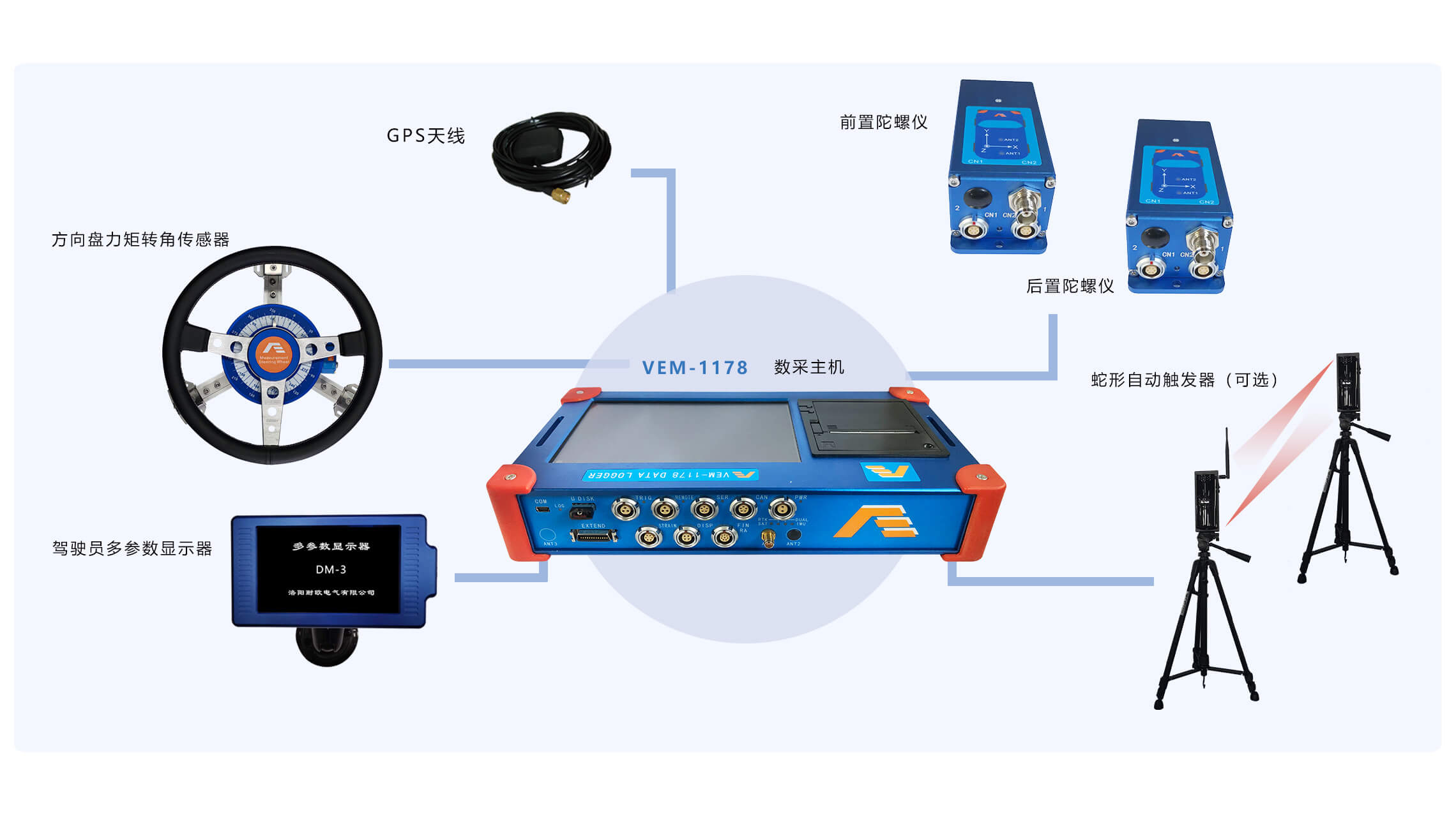

                         橫向穩定性測試系統配置





            橫向穩定性測試系統配置


            ●VEM-1178測試主機

 ●方向盤力矩轉角傳感器

 ●電子陀螺儀

 ●蛇形自動觸發器

 ●駕駛員多參數顯示器

 ●VEM汽車動態性能試驗數據處理軟件




            •
