          方向盤轉向力角檢測儀




                    方向盤轉向力角檢測儀






          •
                產品介紹


            •

          •
                技術指標


            •

          •
                系統配置


            •

          •

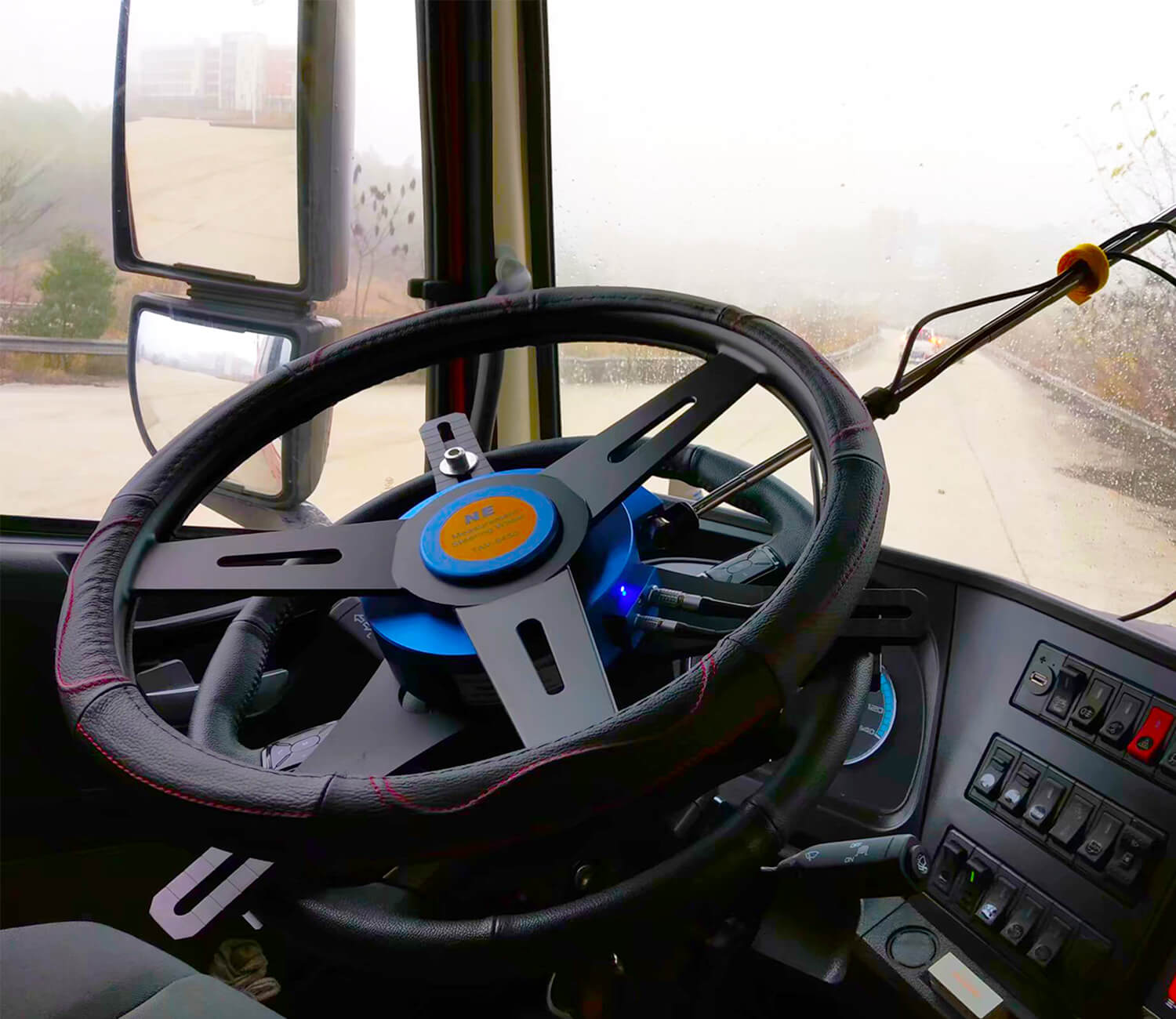

                應用場景

            •






         　　方向盤轉向力角檢測儀也就是轉向特性測試，是以TAV-8X50方向盤力矩轉角傳感器和VEM-5測試記錄儀為核心的智能化測試系統， 可完成轉向參數的長時間連續記錄測試、波形顯示和數據在線打印。

　　試驗項目

　　●汽車轉向輕便性測試（GBT6323-2014）

　　●車輛轉向系統力矩、角度測試

　　方向盤轉向力角檢測儀測量參數

　　●車速、時間、距離、方向盤力矩、轉角、角速度等。

　　主要特點

　　●測力方向盤轉向力角檢測儀內置應變放大器和精密激勵電壓

　　●雙脈沖信號，具有防抖功能

　　●采用高對比度的顯示配色方案，便于室外使用

　　●測力方向盤轉向力角檢測儀支持U盤數據記錄，便于采用微機分析數據

　　●測力方向盤轉向力角檢測儀采用優化的操作界面，操作簡單、便捷，適合車載應用

　　●可配接GPS車速傳感器，同時完成車速、距離測量

　　●方向盤轉向力角檢測儀采用旋轉編碼器檢測轉向角，無溫漂，無圈數限制

　　●可以花鍵連接或卡爪安裝（無需拆原車方向盤）

　　●采用ARM9微處理器、WinCE操作系統，支持?jǐn)?shù)據顯示、記錄終端、觸屏操作、圖形顯示，操作方便、可靠性高
















	方向盤轉向力角檢測儀技術指標








			車速


			量程：0-400km/h；精度：±0.1 km/h；分辨率：0.01 km/h






			時間


			量程：無限制；精度：±0.01s；分辨率：1ms






			距離


			量程：無限制；精度：±0.05%（＜50cm/km）；分辨率：4mm






			數據更新率


			1~100Hz






			GPS原始更新頻率


			20Hz，100Hz選配






			轉角


			量程：數字量輸出量程無限制，模擬量輸出時，量程±1500°

精度：0.05°；分辨率：0.0125°






			轉矩


			量程：±20Nm、±50Nm、±100Nm、±150Nm、±200Nm、250Nm（可定制）

分辨率：0.01Nm

非線性：±0.3%RO（±150Nm以上為±0.5%RO）

滯后：±0.3%RO（±150Nm以上為±0.5%RO）

安全過載：120%






			角速度


			量程：±1000°/s；分辨率 0.025°/s；精度：0.05°/s






			適配器


			適合直徑330mm-530mm方向盤






			輸出接口


			通訊輸出：RS232或RS422；電壓輸出：3CH，±10V






			工作電壓


			9~30VDC




















          •

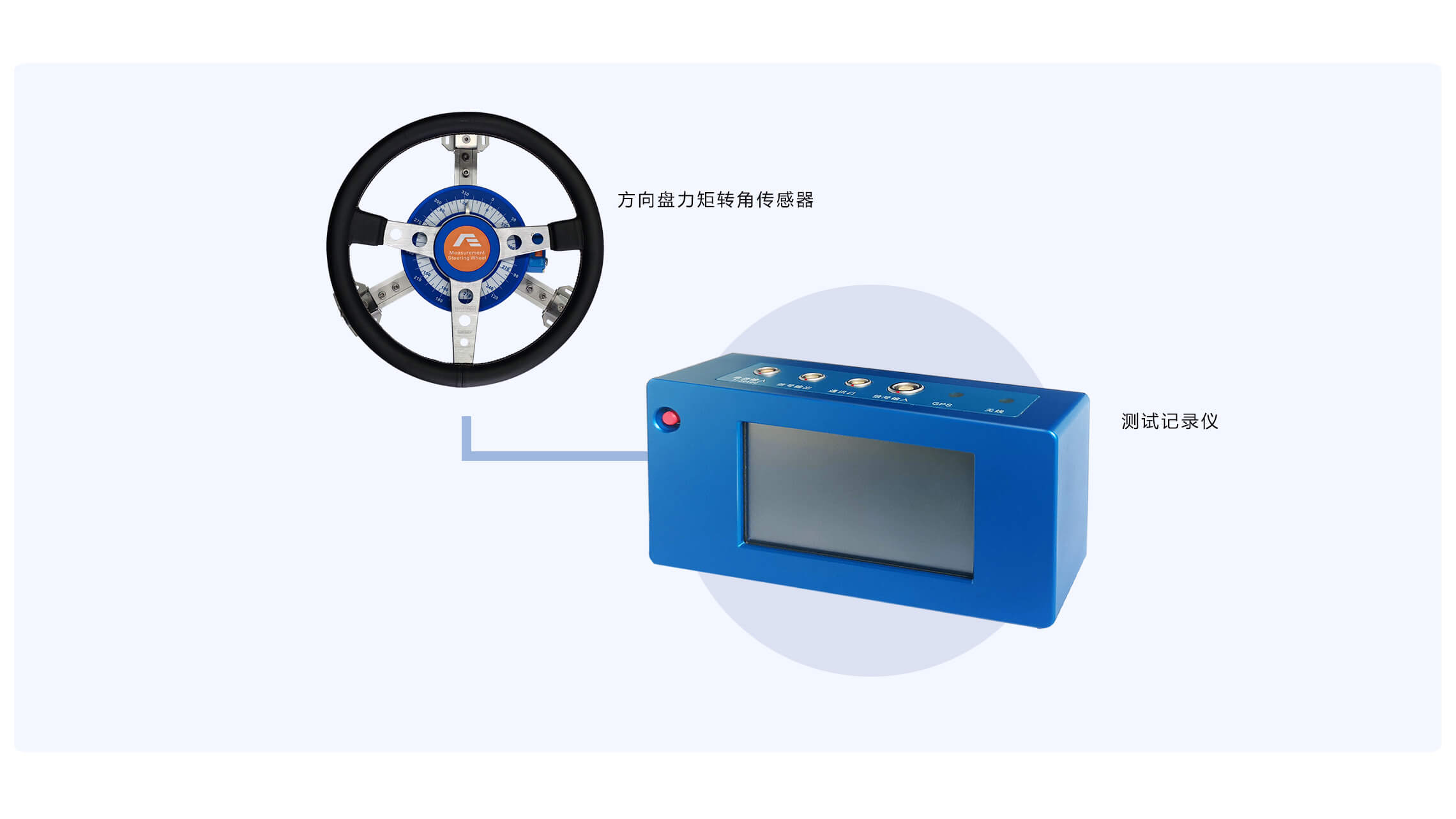

                         測力方向盤轉向力角檢測儀系統配置





            測力方向盤轉向力角檢測儀系統配置


            ●方向盤力矩轉角傳感器：TAV-8X50

●VEM-5測試記錄儀

●試驗鋰電池：H32（選配）

●附件：信號線，電源線，GPS天線

●儀器收納箱：NE-BOX8350

●可伸縮適配器

●角度基準桿






            •
