          方向盤力矩轉角傳感器




                    方向盤力矩轉角傳感器






          •
                產品特點


            •

          •
                技術指標


            •

          •
                應用場景

            •

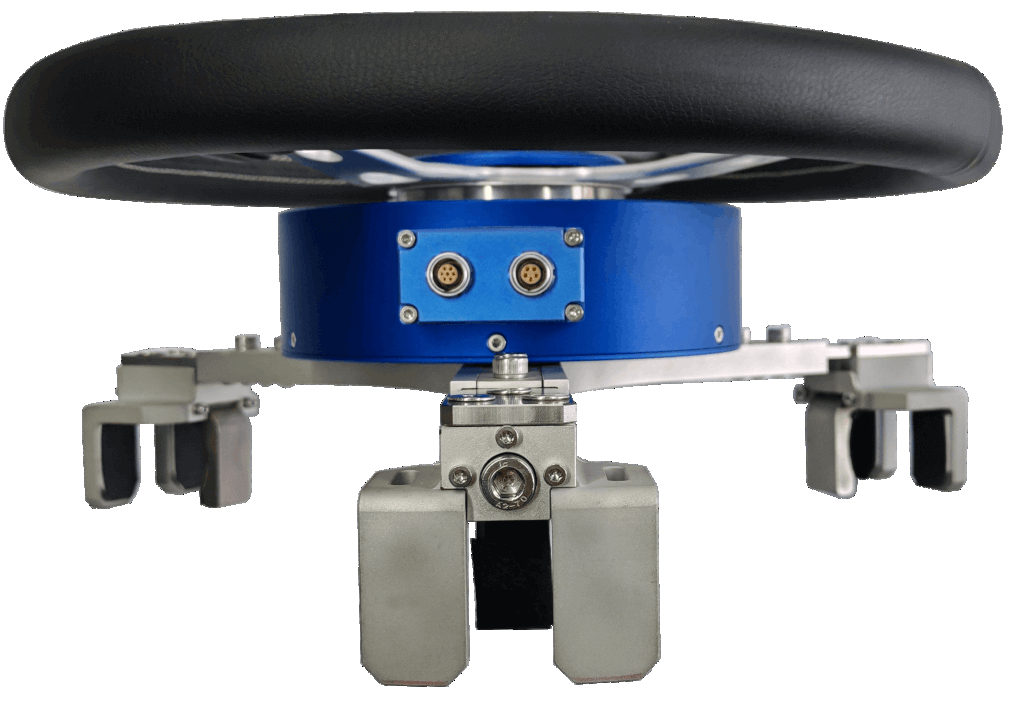

         　　方向盤力矩轉角傳感器（也稱測力方向盤）是以高速微處理器為核心的智能化測量?jī)x器，主要用于汽車操縱穩定性試驗、橫向穩定性試驗和汽車的轉向盤轉動參數測量。角度測量采用高精度光電編碼器，無需調零，無轉動圈數限制；轉矩測量采用應變式扭矩傳感器。底部設計了輕量化通用鋁合金轉接適配器，可以快捷安裝在原車方向盤上。

　　主要特點：

　　●具有轉角刻度顯示，方便轉向時確定轉動位置，便于試驗操作

　　●采用高精度光電旋轉編碼器檢測轉向盤轉動角度，無轉動圈數限制

　　●內置應變儀表放大器和精密穩定激勵電壓

　　●雙脈沖信號，具有防抖、辨向功能



	　　●通用性強，兼容主流方向盤尺寸，可以使用卡爪安裝在原車方向盤上，無需拆卸原車方向盤












































			NE-TAV8350


			NE-TAV8450






			轉向角度測量








			量程


			無限制（數字輸出）；±1500°（電壓輸出）


			無限制（數字輸出）；±1500°（電壓輸出）






			分辨率


			0.018°


			0.018°






			精度


			0.1°


			0.1°






			轉向力矩測量








			量程


			±20~200Nm（用戶指定）


			±20~200Nm（用戶指定）






			分辨率


			0.01Nm


			0.01Nm






			非線性


			±0.3%RO（小量程為±0.15%RO）


			±0.3%RO（小量程為±0.15%RO）






			滯后


			±0.3%RO（小量程為±0.15%RO）


			±0.3%RO（小量程為±0.15%RO）






			安全過載


			120%


			120%






			轉向角速度測量








			量程


			±1000°/s


			±1000°/s






			分辨率


			0.018°/s


			0.018°/s






			精度


			0.1°/s


			0.1°/s






			適配器








			卡爪連接


			330~430mm


			430~530mm






			花鍵連接


			用戶指定


			用戶指定






			適應車型


			乘用車


			商用車






			其他








			工作電源


			9~30VDC，功耗約6W


			9~30VDC，功耗約6W






			工作環境


			溫度：-30~60℃；濕度：10%~90%RH（不結露）


			溫度：-30~60℃；濕度：10%~90%RH（不結露）






			重量


			約3.3kg


			約3.6kg






			輸出接口


			電壓輸出：3CH，±10V；通訊輸出：RS232、RS485、CAN


			電壓輸出：3CH，±10V；通訊輸出：RS232、RS485、CAN
